Robotik 1 · 15. hafta · Robotik Devre Tasarımı

Breadboard, LED ve Direnç

Robotik Kodlama 1 · 15. hafta ders notu · RK1.3.1

Öğrenme çıktıları
RK1.3.1
  • Breadboard'un güç hatlarını, 5'li bağlantı sıralarını ve orta kanalı göstererek hangi deliklerin birbirine bağlı olduğunu açıklar.
  • LED'in anot (+) ve katot (−) bacaklarını ayırt eder; LED'i doğru yönde bağlar.
  • Direnç renk kodunu okuyarak 220 Ω direnci tanır ve LED'e neden direnç bağlandığını Ohm yasasıyla açıklar.
  • Tinkercad'de Arduino pin 13'e breadboard üzerinden harici LED bağlar ve yanıp söndürür.
Bilgisayarsız sınıf alternatifi

Kâğıt breadboard

Her öğrenciye kâğıttan breadboard çıktısı verilir. Öğrenciler birbirine bağlı delikleri aynı renge boyar, sonra LED (uzun bacak işaretli) ve direnç çizerek pin 13'ten GND'ye giden yolu kalemle takip eder. Direnç renk kodu tablosuyla sınıfça "renk bulmaca" oynanır.

Konu anlatımı

Önce konuyu aç, sonra sorulara dokun: cevap altında açılır. Soru işaretli kutulara dokununca cevap görünür.

01Breadboard (delikli tahta) · numaralı tanıtım
Breadboard (delikli tahta)
  1. 1Güç hatları (üst)Yatay uzanan + ve − hatları; boydan boya birbirine bağlıdır.Dokun, adını gör
  2. 25'li dikey sıralarAynı sütundaki 5 delik içeriden birbirine bağlıdır.Dokun, adını gör
  3. 3Orta kanalİki yarıyı ayırır; entegreler bu kanalın üzerine takılır.Dokun, adını gör
  4. 4Alt yarı sıralarıÜst yarıdan ayrıdır; kanalın iki yanı birbirine bağlı değildir.Dokun, adını gör
  5. 5Güç hatları (alt)Pil ya da Arduino'nun 5V ve GND uçları buraya bağlanır.Dokun, adını gör

Görseldeki numaralara ya da listedeki satırlara dokun; parçanın adı ve görevi açılır.

?Aynı sütundaki 5 delik neden önemli?
İçeriden bağlı oldukları için oraya takılan bacaklar birbirine bağlanmış olur.
02Breadboard nedir?
?Breadboard nedir?
Lehim yapmadan devre kurmamızı sağlayan delikli bir deney tahtasıdır. Deliklerin altındaki metal şeritler bazı delikleri birbirine bağlar.
?Hangi delikler birbirine bağlıdır?
Güç hatlarında (+ ve −) aynı satırdaki tüm delikler yatay olarak bağlıdır. Ortada ise her sütundaki 5 delik (a–e ya da f–j) dikey olarak bağlıdır.
?Orta kanal ne işe yarar?
Breadboard'un üst ve alt yarısını birbirinden ayırır. Buton ve entegre gibi elemanlar kanalın üzerine takılınca bacakları birbirine kısa devre olmaz.
Anahtar kavramlar: BreadboardGüç hattıOrta kanal
abcdefghij Güç hatları (+ ve −)yatay boyunca bağlı5’li sıralar (a–e)dikey 5 delik bağlıOrta kanaliki yarıyı ayırır5’li sıralar (f–j)üst yarıya bağlı değilAlt güç hatlarıyatay boyunca bağlı
03LED · numaralı tanıtım

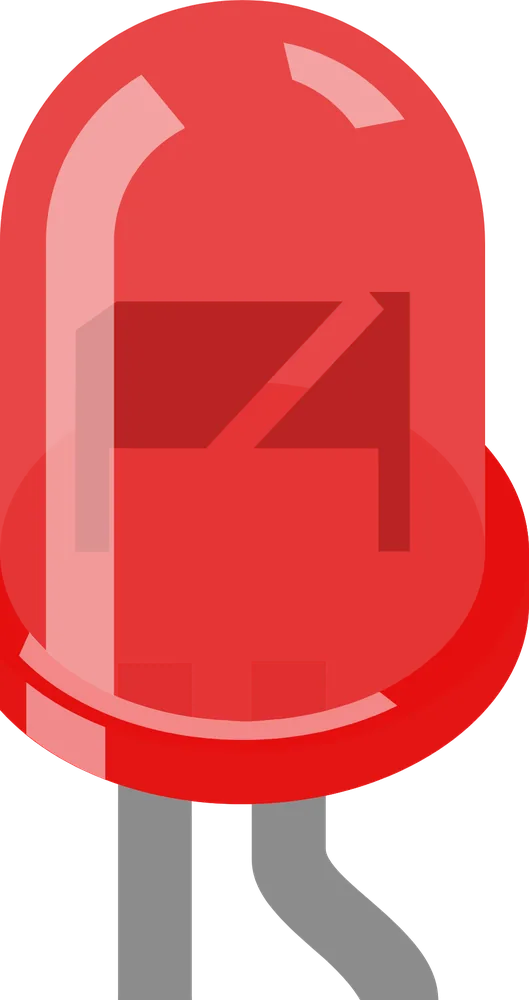

LED
  1. 1Mercek (gövde)Işık bu plastik kubbeden dışarı yayılır.Dokun, adını gör
  2. 2İç yapıIşığı üreten yarı iletken parça ve bağlantıları.Dokun, adını gör
  3. 3Anot (+) · uzun bacakArtı uca, yani Arduino pinine (direnç üzerinden) bağlanır.Dokun, adını gör
  4. 4Katot (−) · kısa bacakGND'ye bağlanır; LED'in bu yanındaki kenar düzdür.Dokun, adını gör

Görseldeki numaralara ya da listedeki satırlara dokun; parçanın adı ve görevi açılır.

04Direnç · numaralı tanıtım

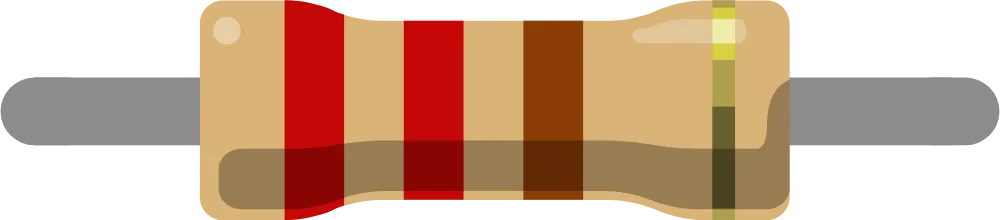

Direnç
  1. 11. renk bandıİlk rakam (kırmızı = 2).Dokun, adını gör
  2. 22. renk bandıİkinci rakam (kırmızı = 2).Dokun, adını gör
  3. 33. renk bandı (çarpan)Kahverengi = ×10 → 22 × 10 = 220 Ω.Dokun, adını gör
  4. 4Tolerans bandıAltın = %5 sapma olabilir.Dokun, adını gör
  5. 5BacaklarDirencin yönü yoktur; iki bacak da aynıdır.Dokun, adını gör

Görseldeki numaralara ya da listedeki satırlara dokun; parçanın adı ve görevi açılır.

05LED'in bacakları
?LED'in hangi bacağı artıdır?
Uzun bacak anottur (+) ve pine bağlanır. Kısa bacak katottur (−); LED'in gövdesinde bu tarafta düz bir kenar bulunur ve GND'ye bağlanır.
?LED ters bağlanırsa ne olur?
LED bir diyottur ve akımı tek yönde geçirir. Ters bağlanırsa akım geçmez ve LED yanmaz; çoğu zaman bozulmaz, düzeltildiğinde çalışır.
LED’in bacakları Anot (+)uzun bacakKatot (−)kısa bacak düzkenar 220 Ω direncin renk kodu 21. rakam22. rakam×10çarpan±%5tolerans kırmızı · kırmızı · kahverengi · altın 22 × 10 = 220 Ω Renk → rakam 0123456789
06Direnç renk kodu

Soru işaretli kutulara dokun.

?Renk kodu nasıl okunur?
Altın ya da gümüş bant sağda kalacak şekilde tutulur. İlk iki bant rakamları, üçüncü bant çarpanı (kaç sıfır ekleneceğini) gösterir; son bant toleranstır.
?LED'e neden 220 Ω direnç bağlarız?
LED yaklaşık 2 V ister; kalan 3 V direnç üzerinde kalır. I = 3 V ÷ 220 Ω ≈ 14 mA olur; bu akım LED için yeterli ve Arduino pini için güvenlidir.
Biliyor muydun?

Renk sırasını hatırlamak için rakamları renklerle eşleştirin: siyah 0, kahverengi 1, kırmızı 2, turuncu 3, sarı 4, yeşil 5, mavi 6, mor 7, gri 8, beyaz 9.

BantlarOkumaDeğer
kırmızı · kırmızı · kahverengi
kahverengi · siyah · kırmızı
kahverengi · siyah · turuncu
sarı · mor · kahverengi
07Pin 13'e harici LED
?Devrede akım hangi yolu izler?
Pin 13 YÜKSEK olunca akım pinden çıkar, dirençten ve LED'in anodundan geçer, katottan GND hattına ve oradan Arduino'nun GND pinine döner.
?Direnç LED'in önüne mi arkasına mı takılmalı?
Seri devrede akım her elemandan geçtiği için direnç LED'in anot tarafına da katot tarafına da takılabilir; iki durumda da akımı sınırlar.
Arduino başladığında
sürekli tekrarla
dijital pin 13 YÜKSEK ▾ yap
1 saniye bekle
dijital pin 13 DÜŞÜK ▾ yap
1 saniye bekle
ATmega328P UNO 131211~10~9~876~5~43~25VGND 220 Ω direnç LED: + pin 13 tarafında Katot → GND (− hattı) Pin 13 → direnç → LED → GND

Ders akışı

40 dakikalık bir ders saati için planlandı. Adımın başlığına dokun, ayrıntılar açılsın.

5dk

Isınma: Görünmeyen kablolar

Breadboard çizimini göster ve "Bu delikler birbirine bağlı mı?" diye sor. Öğrencilerin tahminlerini tahtaya yaz; ardından iç bağlantıları renkli şeritlerle açığa çıkar.

8dk

Keşif: Breadboard'un içi

Üst ve alttaki güç hatlarının yatay boyunca, ortadaki a–e ve f–j sıralarının ise 5'li gruplar hâlinde dikey bağlı olduğunu göster. Orta kanalın iki yarıyı ayırdığını, butonların ve entegrelerin bu yüzden kanalın üzerine yerleştirildiğini anlat.

abcdefghij Güç hatları (+ ve −)yatay boyunca bağlı5’li sıralar (a–e)dikey 5 delik bağlıOrta kanaliki yarıyı ayırır5’li sıralar (f–j)üst yarıya bağlı değilAlt güç hatlarıyatay boyunca bağlı
10dk

Keşif: LED ve direnç

LED'in uzun bacağının anot (+), kısa bacağının ve düz kenarının katot (−) olduğunu göster. Direncin renk bantlarını okuyarak 220 Ω değerini birlikte bulun. Ohm yasasıyla (5 V − 2 V) ÷ 220 Ω ≈ 14 mA hesabını yaparak direncin LED'i ve pini koruduğunu açıkla.

LED’in bacakları Anot (+)uzun bacakKatot (−)kısa bacak düzkenar 220 Ω direncin renk kodu 21. rakam22. rakam×10çarpan±%5tolerans kırmızı · kırmızı · kahverengi · altın 22 × 10 = 220 Ω Renk → rakam 0123456789
12dk

Etkinlik: Harici LED devresi

Tinkercad'de devreyi birlikte kur: pin 13 → 220 Ω direnç → LED'in anodu, LED'in katodu → GND hattı. Blink programıyla dahili LED ve harici LED'in birlikte yandığını gözlemleyin. Sonra gruplar kabloyu pin 7'ye taşır ve harici LED'i "3 kısa, 1 bekle" deseniyle yakan programı yazar.

ATmega328P UNO 131211~10~9~876~5~43~25VGND 220 Ω direnç LED: + pin 13 tarafında Katot → GND (− hattı) Pin 13 → direnç → LED → GND
Arduino başladığında
sürekli tekrarla
3 kez tekrarla
dijital pin 7 YÜKSEK ▾ yap
0.2 saniye bekle
dijital pin 7 DÜŞÜK ▾ yap
0.2 saniye bekle
1 saniye bekle
5dk

Değerlendirme: Hata avı

Tahtada ters takılmış LED, dirençsiz LED ve aynı dikey sıraya takılmış iki LED bacağı olan üç hatalı devre gösterilir. Öğrenciler her hatayı bulur ve nasıl düzeltileceğini söyler.

Doğru mu, yanlış mı?

Dersin sonunda tahtada ya da öğrencinin kendi cihazında çözülür.

1. Breadboard'da a–e harfli sıralardaki aynı sütundaki 5 delik birbirine bağlıdır.

Cevabı gösterDoğru

2. Orta kanalın iki yanındaki delikler (e ile f) birbirine bağlıdır.

Cevabı gösterYanlış · Orta kanal iki yarıyı birbirinden ayırır; e ve f sıraları bağlı değildir. Bu yüzden butonlar kanalın üzerine yerleştirilir.

3. Güç hatlarındaki delikler breadboard boyunca yatay olarak birbirine bağlıdır.

Cevabı gösterDoğru

4. LED'in uzun bacağı katottur ve GND'ye bağlanır.

Cevabı gösterYanlış · Uzun bacak anottur (+) ve pine ya da dirence bağlanır. Kısa bacak katottur (−) ve GND'ye gider.

5. LED ters bağlanırsa akım geçmez ve LED yanmaz.

Cevabı gösterDoğru · LED bir diyottur; akımın yalnızca anottan katoda doğru geçmesine izin verir.

6. Kırmızı–kırmızı–kahverengi bantlı direnç 220 Ω'dur.

Cevabı gösterDoğru · Kırmızı = 2, kırmızı = 2, kahverengi = ×10 çarpanı: 22 × 10 = 220 Ω.

7. LED'e direnç bağlamak gereksizdir; direnç yalnızca LED'in ışığını azaltır.

Cevabı gösterYanlış · Direnç, LED'den ve Arduino pininden geçen akımı güvenli bir değerde (yaklaşık 14 mA) tutar. Dirençsiz LED ve pin zarar görebilir.

8. Pin 13'e bağlanan harici LED, kart üzerindeki dahili LED ile aynı anda yanıp söner.

Cevabı gösterDoğru

9. LED'in iki bacağı breadboard'da aynı dikey 5'li sıraya takılırsa LED yanmaz.

Cevabı gösterDoğru · İki bacak aynı bağlantı grubunda olursa kısa devre olur; akım LED'in üzerinden değil, breadboard'un içinden geçer.

15. hafta günlük planı

2026–2027 1. düzey Seçmeli Robotik Kodlama 1 dersi 15. hafta günlük planı. Okul ve öğretmen bilgileriyle doldurulmuş Word dosyası için etkileşimli sürümde Evraklar › Günlük planlar bölümünü kullanın.

2026–2027 EĞİTİM ÖĞRETİM YILI …………………………

SEÇMELİ ROBOTİK KODLAMA 1. SEVİYE DERSİ GÜNLÜK PLANI · 15. HAFTA

BÖLÜM I · DERSE İLİŞKİN BİLGİLER
DersSeçmeli Robotik Kodlama 1. SeviyeSınıf / Düzey1. düzey (seçmeli)
Hafta / Tarih15. Hafta · 28 Aralık – 1 Ocak (ARALIK)Süre2 ders saati (40' + 40')
TemaROBOTİK DEVRE TASARIMI
KonuBreadboard, LED ve Direnç
BÖLÜM II · ÖĞRENME ÇIKTILARI VE KAYNAKLAR
Öğrenme çıktısıRK1.3.1 Çevrim içi benzetim araçları ile robotik devre modeli geliştirebilme · RK1.3.2 Donanım bileşenleri ile devre modeli geliştirebilme
Süreç bileşenleri
  • Breadboard'un güç hatlarını, 5'li bağlantı sıralarını ve orta kanalı göstererek hangi deliklerin birbirine bağlı olduğunu açıklar.
  • LED'in anot (+) ve katot (−) bacaklarını ayırt eder; LED'i doğru yönde bağlar.
  • Direnç renk kodunu okuyarak 220 Ω direnci tanır ve LED'e neden direnç bağlandığını Ohm yasasıyla açıklar.
  • Tinkercad'de Arduino pin 13'e breadboard üzerinden harici LED bağlar ve yanıp söndürür.
Araç, gereç ve kaynaklarAkıllı tahta ve Tinkercad sınıf hesabı · Varsa gerçek bir breadboard, LED ve 220 Ω direnç (yoksa büyük çıktıları) · Renk kodu tablosu çıktısı · Kâğıttan breadboard çıktısı ve renkli kalemler · Bilişim Ders Notları ders sayfası, sunum ve etkinlikler (bilisimdersnotlari.com)
BÖLÜM III · ÖĞRENME-ÖĞRETME UYGULAMALARI
SüreEtkinlik akışı
1. ders
5 dk
Isınma: Görünmeyen kablolar
Breadboard çizimini göster ve "Bu delikler birbirine bağlı mı?" diye sor. Öğrencilerin tahminlerini tahtaya yaz; ardından iç bağlantıları renkli şeritlerle açığa çıkar.
1. ders
8 dk
Keşif: Breadboard'un içi
Üst ve alttaki güç hatlarının yatay boyunca, ortadaki a–e ve f–j sıralarının ise 5'li gruplar hâlinde dikey bağlı olduğunu göster. Orta kanalın iki yarıyı ayırdığını, butonların ve entegrelerin bu yüzden kanalın üzerine yerleştirildiğini anlat.
1. ders
10 dk
Keşif: LED ve direnç
LED'in uzun bacağının anot (+), kısa bacağının ve düz kenarının katot (−) olduğunu göster. Direncin renk bantlarını okuyarak 220 Ω değerini birlikte bulun. Ohm yasasıyla (5 V − 2 V) ÷ 220 Ω ≈ 14 mA hesabını yaparak direncin LED'i ve pini koruduğunu açıkla.
1. ders
12 dk
Etkinlik: Harici LED devresi
Tinkercad'de devreyi birlikte kur: pin 13 → 220 Ω direnç → LED'in anodu, LED'in katodu → GND hattı. Blink programıyla dahili LED ve harici LED'in birlikte yandığını gözlemleyin. Sonra gruplar kabloyu pin 7'ye taşır ve harici LED'i "3 kısa, 1 bekle" deseniyle yakan programı yazar.
1. ders
5 dk
Değerlendirme: Hata avı
Tahtada ters takılmış LED, dirençsiz LED ve aynı dikey sıraya takılmış iki LED bacağı olan üç hatalı devre gösterilir. Öğrenciler her hatayı bulur ve nasıl düzeltileceğini söyler.
2. ders
10 dk
Tekrar: Sunum
12 slaytlık ders sunumu akıllı tahtada açılır; önceki saatte öğrenilen kavramlar öğrencilerle birlikte tekrar edilir.
2. ders
20 dk
Uygulama: Etkinlikler
Akıllı tahtada etkileşimli etkinlikler oynanır: Breadboard (delikli tahta): numarayı parçayla eşleştir; Renk → rakam; Harici LED devresini kur; Doğru bağlantı mı, hata mı?; Doğru mu, yanlış mı?; Kutuyu aç: konu soruları; Test yarışması: Breadboard, LED ve Direnç.
2. ders
10 dk
Değerlendirme
9 soruluk doğru-yanlış testi tahtada birlikte çözülür; yanlış cevaplar gerekçeleriyle tartışılır.
FarklılaştırmaBilgisayarsız sınıf alternatifi: Kâğıt breadboard. Her öğrenciye kâğıttan breadboard çıktısı verilir. Öğrenciler birbirine bağlı delikleri aynı renge boyar, sonra LED (uzun bacak işaretli) ve direnç çizerek pin 13'ten GND'ye giden yolu kalemle takip eder. Direnç renk kodu tablosuyla sınıfça "renk bulmaca" oynanır.
BÖLÜM IV · ÖLÇME VE DEĞERLENDİRME
Ölçme araçlarıKontrol listesi, dereceli puanlama anahtarı, öz ve akran değerlendirme
Doğru-yanlış soruları
  1. Breadboard'da a–e harfli sıralardaki aynı sütundaki 5 delik birbirine bağlıdır. (D)
  2. Orta kanalın iki yanındaki delikler (e ile f) birbirine bağlıdır. (Y)
  3. Güç hatlarındaki delikler breadboard boyunca yatay olarak birbirine bağlıdır. (D)
  4. LED'in uzun bacağı katottur ve GND'ye bağlanır. (Y)
  5. LED ters bağlanırsa akım geçmez ve LED yanmaz. (D)
  6. Kırmızı–kırmızı–kahverengi bantlı direnç 220 Ω'dur. (D)
  7. LED'e direnç bağlamak gereksizdir; direnç yalnızca LED'in ışığını azaltır. (Y)
  8. Pin 13'e bağlanan harici LED, kart üzerindeki dahili LED ile aynı anda yanıp söner. (D)
  9. LED'in iki bacağı breadboard'da aynı dikey 5'li sıraya takılırsa LED yanmaz. (D)
Dersin uygulanmasına ilişkin açıklamalarTinkercad'de LED'in anot bacağı hafif kıvrık çizilir ve farenin ucuyla bacağın üzerine gelindiğinde "Anot" ya da "Katot" yazar. Öğrencilere LED'i takmadan önce bu kontrolü yapmayı alışkanlık hâline getirtin.
