Robotik 1 · 16. hafta · Robotik Devre Tasarımı

Buton ve Pull-Down Direnci

Robotik Kodlama 1 · 16. hafta ders notu · RK1.3.1 · RK1.3.2

Öğrenme çıktıları
RK1.3.1 · RK1.3.2
  • Dört bacaklı butonun iç bağlantılarını açıklar ve butonu breadboard'un orta kanalına doğru yerleştirir.
  • Pull-down direncinin (10 kΩ) görevini, pinin boşta kalması (kararsız okuma) sorunuyla ilişkilendirerek açıklar.
  • Dijital okuma bloğuyla butonun durumunu (1 ya da 0) okur ve seri monitöre yazdırır.
  • Butona basılınca LED yanan devreyi ve programı Tinkercad'de oluşturur.
Bilgisayarsız sınıf alternatifi

İnsan buton

Bir öğrenci "pin 2"dir ve iki elinden birini "GND" öğrencisine (10 kΩ) hafifçe tutturur. "5V" öğrencisi yaklaşıp pin 2'nin diğer elini tutunca (butona basıldı) pin 2 "1!" der; bırakınca GND'ye bağlı olduğu için "0!" der. GND bağlantısı da bırakılırsa pin 2 ne diyeceğini bilemez: kararsız okuma canlandırılır.

Konu anlatımı

Önce konuyu aç, sonra sorulara dokun: cevap altında açılır. Soru işaretli kutulara dokununca cevap görünür.

01Buton (itme düğmesi) · numaralı tanıtım

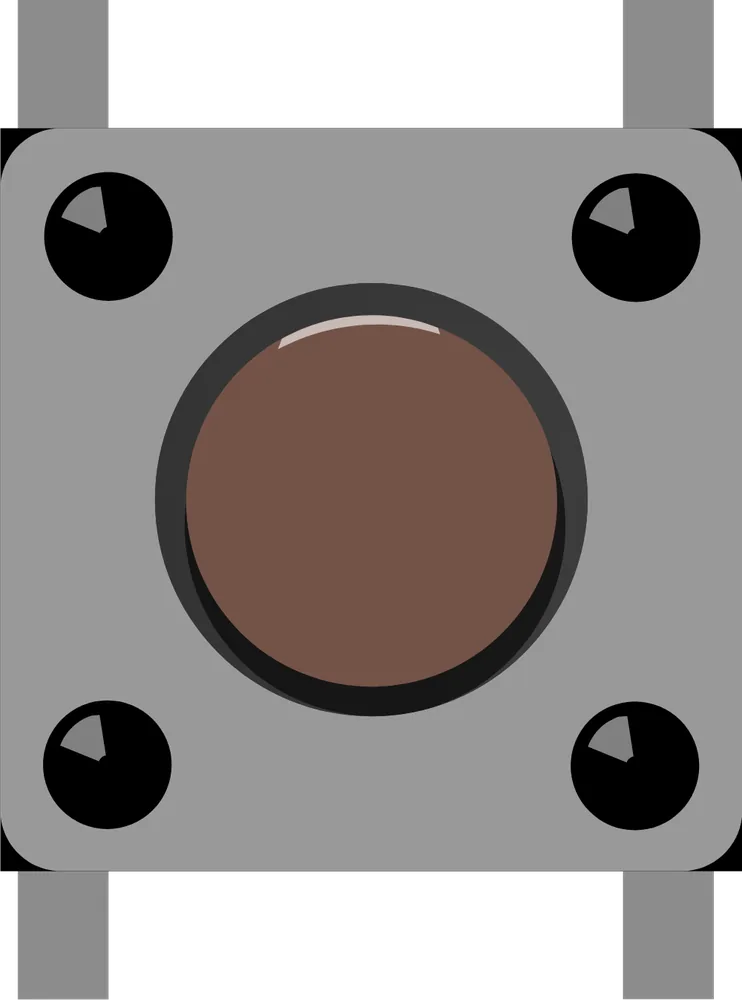

Buton (itme düğmesi)
  1. 1Basma yüzeyiBasılınca içerideki kontaklar birleşir, akım geçer.Dokun, adını gör
  2. 2GövdeButonu breadboard'a sabitler; orta kanalın üzerine takılır.Dokun, adını gör
  3. 3Bacaklar (4 adet)Karşılıklı bacaklar içeriden bağlıdır; basınca iki taraf birleşir.Dokun, adını gör

Görseldeki numaralara ya da listedeki satırlara dokun; parçanın adı ve görevi açılır.

02Buton nasıl çalışır?
?Buton nedir?
Basıldığında içindeki metal parçaların birbirine değerek devreyi kapattığı, bırakıldığında yayın etkisiyle açıldığı bir giriş elemanıdır.
?Dört bacaklı butonun bacakları nasıl bağlıdır?
Bacaklar ikişer ikişer içeriden hep bağlıdır (1–2 ve 3–4). Butona basılınca bu iki grup birleşir ve akım bir taraftan diğerine geçer.
?Buton breadboard'a nasıl takılır?
Orta kanalın üzerine, iki bacağı üst yarıya iki bacağı alt yarıya gelecek şekilde takılır. Böylece bağlı bacak grupları ayrı sıralara oturur.
Anahtar kavramlar: ButonGiriş elemanıDijital okuma
Bırakılmış 1234 1-2 bağlı, 3-4 bağlı, arası kopukBasılı 1234 1-2 ile 3-4 birleşir: akım geçer Butonu breadboard’un orta kanalının üzerine yerleştir:bacakların iki yarıya ayrı ayrı otursun.
03Pull-down direnci

Soru işaretli kutulara dokun.

?Pin "boşta" kalırsa ne olur?
Hiçbir yere bağlı olmayan pin anten gibi davranır ve çevredeki elektriksel gürültüyü algılar. Okuma bazen 0 bazen 1 çıkar; LED kendi kendine yanıp sönebilir.
?Neden 10 kΩ gibi büyük bir direnç seçilir?
Butona basıldığında 5V ile GND arasında direnç üzerinden küçük bir akım akar: 5 V ÷ 10 000 Ω = 0,5 mA. Büyük direnç bu akımı çok küçük tutar ve kısa devreyi önler.
Pull-down devresi 5V Pin 2 10 kΩGND buton Buton bırakılmışPin 2, direnç üzerinden GND’ye bağlı okuma = 0 Kararsız (boşta) kalmaz. Butona basılmış5V doğrudan pin 2’ye ulaşır okuma = 1 10 kΩ, 5V–GND kısa devresini önler.
DurumPin 2 neye bağlı?Okuma
Buton bırakılmış
Butona basılmış
Direnç yok, bırakılmış
04Butonun durumunu okumak
?Dijital okuma bloğu ne verir?
Pindeki gerilim yüksekse (yaklaşık 5 V) 1, düşükse (0 V) 0 değerini verir. Bu blok Tinkercad'de Giriş kategorisindedir.
?Okunan değeri neden bir değişkene kaydederiz?
Aynı değeri hem seri monitöre yazdırmak hem de karar bloklarında kullanmak için. Değişken, butonun o anki durumunu hatırlar.
Arduino başladığında
sürekli tekrarla
buton ▾ değişkenini dijital pin 2 oku yap
seri monitöre buton yaz
0.2 saniye bekle
Biliyor muydun?

Seri monitörde bırakılınca 0, basılınca 1 görmelisiniz. Hep 0 görüyorsanız butonun yönünü, hep 1 görüyorsanız direncin GND'ye bağlı olup olmadığını kontrol edin.

05Butonla LED devresi
?Bu devrede hangi eleman giriş, hangisi çıkıştır?
Buton giriştir; bilgi pin 2'den okunur. LED çıkıştır; pin 13'ten yönetilir. Arduino ikisi arasında karar veren işlem birimidir.
?Butona basınca LED'in sönmesini istersek ne değiştiririz?
Koşuldaki 1 yerine 0 yazabilir ya da YÜKSEK ile DÜŞÜK bloklarının yerlerini değiştirebiliriz. "Değil" işleciyle koşulu tersine çevirmek de aynı sonucu verir.
Arduino başladığında
sürekli tekrarla
eğer dijital pin (2) okuma = (1) ise
dijital pin 13 YÜKSEK ▾ yap
değilse
dijital pin 13 DÜŞÜK ▾ yap
ATmega328P UNO 131211~10~9~876~5~43~25VGND 10 kΩ: pin 2 → GND Buton: 5V ↔ pin 2 Butona basılınca pin 13’teki LED yanar

Ders akışı

40 dakikalık bir ders saati için planlandı. Adımın başlığına dokun, ayrıntılar açılsın.

5dk

Isınma: Düğmeler her yerde

Kapı zili, asansör ve kumanda düğmelerini hatırlat. "Düğmeye bastığımızı Arduino nasıl anlar?" sorusunu tahtaya yaz; girdi–işlem–çıktı düzeninde butonun girdi olduğunu vurgula.

8dk

Keşif: Butonun içi

Butonun dört bacağından ikişerinin içeriden hep bağlı olduğunu, basınca iki tarafın birleştiğini çizimle göster. Tinkercad'de butonu breadboard'un orta kanalının üzerine yerleştir ve bacakların üzerine gelerek bağlantıları gözlemleyin.

Bırakılmış 1234 1-2 bağlı, 3-4 bağlı, arası kopukBasılı 1234 1-2 ile 3-4 birleşir: akım geçer Butonu breadboard’un orta kanalının üzerine yerleştir:bacakların iki yarıya ayrı ayrı otursun.
10dk

Keşif: Pull-down direnci

Önce direnci olmayan devrede pinin "boşta" kaldığını ve okumanın kararsız olabileceğini anlat. Ardından 10 kΩ direncin pini GND'ye çektiğini, bu sayede bırakılınca 0, basılınca 1 okunduğunu şema üzerinden göster. Butonun durumunu seri monitöre yazdıran programı çalıştırın.

Pull-down devresi 5V Pin 2 10 kΩGND buton Buton bırakılmışPin 2, direnç üzerinden GND’ye bağlı okuma = 0 Kararsız (boşta) kalmaz. Butona basılmış5V doğrudan pin 2’ye ulaşır okuma = 1 10 kΩ, 5V–GND kısa devresini önler.
Arduino başladığında
sürekli tekrarla
buton ▾ değişkenini dijital pin 2 oku yap
seri monitöre buton yaz
0.2 saniye bekle
12dk

Etkinlik: Butonla LED

Gruplar devreyi kurar: 5V → buton → pin 2, pin 2 → 10 kΩ → GND; pin 13 → 220 Ω → LED → GND. Önce "basılıyken LED yansın" programını, sonra "basınca LED 3 kez yanıp sönsün" programını yazıp simülasyonda butona tıklayarak denerler.

ATmega328P UNO 131211~10~9~876~5~43~25VGND 10 kΩ: pin 2 → GND Buton: 5V ↔ pin 2 Butona basılınca pin 13’teki LED yanar
Arduino başladığında
sürekli tekrarla
eğer dijital pin (2) okuma = (1) ise
3 kez tekrarla
dijital pin 13 YÜKSEK ▾ yap
0.2 saniye bekle
dijital pin 13 DÜŞÜK ▾ yap
0.2 saniye bekle
5dk

Değerlendirme: 1 mi, 0 mı?

Öğretmen "buton bırakılmış", "butona basılmış", "direnç çıkarılmış" durumlarını söyler. Öğrenciler pin 2'nin okumasını 1 ya da 0 kartıyla gösterir; direnç çıkarılınca neden kesin bir cevap verilemeyeceği tartışılır.

Doğru mu, yanlış mı?

Dersin sonunda tahtada ya da öğrencinin kendi cihazında çözülür.

1. Buton, devreyi basıldığında kapatan, bırakıldığında açan bir giriş elemanıdır.

Cevabı gösterDoğru

2. Dört bacaklı butonun dört bacağı da her zaman birbirine bağlıdır.

Cevabı gösterYanlış · Bacaklar ikişer ikişer içeriden bağlıdır. İki grup ancak butona basıldığında birleşir.

3. Pull-down direnci, buton bırakıldığında pini GND'ye çekerek 0 okunmasını sağlar.

Cevabı gösterDoğru

4. Pull-down direnci olmadan buton bırakıldığında pin her zaman kesin olarak 0 okur.

Cevabı gösterYanlış · Pin hiçbir yere bağlı değilken "boşta" kalır ve çevredeki elektriksel gürültüden etkilenir; 0 ve 1 arasında rastgele değişebilir.

5. Pull-down için genellikle 10 kΩ direnç kullanılır.

Cevabı gösterDoğru · 10 kΩ, pini güvenle GND'ye çekecek kadar küçük, butona basıldığında 5V ile GND arasında gereksiz akım akıtmayacak kadar büyüktür.

6. Butona basıldığında pin 2 doğrudan 5V'a bağlanır ve 1 okunur.

Cevabı gösterDoğru

7. Butonu breadboard'un orta kanalının üzerine yerleştirmek yanlıştır.

Cevabı gösterYanlış · Doğru yerleşim budur. Böylece bacak grupları iki ayrı yarıya oturur ve birbirine kısa devre olmaz.

8. Dijital okuma bloğu yalnızca 0 ya da 1 değerini verir.

Cevabı gösterDoğru

9. Pull-down direnci yerine düz kablo kullanılırsa butona basıldığında 5V ile GND kısa devre olur.

Cevabı gösterDoğru · Basıldığında 5V, buton ve kablo üzerinden doğrudan GND'ye ulaşır. Direnç bu yolu kısıtlayarak kısa devreyi önler.

16. hafta günlük planı

2026–2027 1. düzey Seçmeli Robotik Kodlama 1 dersi 16. hafta günlük planı. Okul ve öğretmen bilgileriyle doldurulmuş Word dosyası için etkileşimli sürümde Evraklar › Günlük planlar bölümünü kullanın.

2026–2027 EĞİTİM ÖĞRETİM YILI …………………………

SEÇMELİ ROBOTİK KODLAMA 1. SEVİYE DERSİ GÜNLÜK PLANI · 16. HAFTA

BÖLÜM I · DERSE İLİŞKİN BİLGİLER
DersSeçmeli Robotik Kodlama 1. SeviyeSınıf / Düzey1. düzey (seçmeli)
Hafta / Tarih16. Hafta · 4–8 Ocak (OCAK)Süre2 ders saati (40' + 40')
TemaROBOTİK DEVRE TASARIMI
KonuButon ve Pull-Down Direnci
BÖLÜM II · ÖĞRENME ÇIKTILARI VE KAYNAKLAR
Öğrenme çıktısıRK1.3.1 Çevrim içi benzetim araçları ile robotik devre modeli geliştirebilme · RK1.3.2 Donanım bileşenleri ile devre modeli geliştirebilme
Süreç bileşenleri
  • Dört bacaklı butonun iç bağlantılarını açıklar ve butonu breadboard'un orta kanalına doğru yerleştirir.
  • Pull-down direncinin (10 kΩ) görevini, pinin boşta kalması (kararsız okuma) sorunuyla ilişkilendirerek açıklar.
  • Dijital okuma bloğuyla butonun durumunu (1 ya da 0) okur ve seri monitöre yazdırır.
  • Butona basılınca LED yanan devreyi ve programı Tinkercad'de oluşturur.
Araç, gereç ve kaynaklarAkıllı tahta ve Tinkercad sınıf hesabı · Varsa gerçek bir buton ve 10 kΩ direnç (yoksa büyük çıktıları) · Kapı zili ya da masa lambası düğmesi (örnek nesne) · "1" ve "0" kartları · Bilişim Ders Notları ders sayfası, sunum ve etkinlikler (bilisimdersnotlari.com)
BÖLÜM III · ÖĞRENME-ÖĞRETME UYGULAMALARI
SüreEtkinlik akışı
1. ders
5 dk
Isınma: Düğmeler her yerde
Kapı zili, asansör ve kumanda düğmelerini hatırlat. "Düğmeye bastığımızı Arduino nasıl anlar?" sorusunu tahtaya yaz; girdi–işlem–çıktı düzeninde butonun girdi olduğunu vurgula.
1. ders
8 dk
Keşif: Butonun içi
Butonun dört bacağından ikişerinin içeriden hep bağlı olduğunu, basınca iki tarafın birleştiğini çizimle göster. Tinkercad'de butonu breadboard'un orta kanalının üzerine yerleştir ve bacakların üzerine gelerek bağlantıları gözlemleyin.
1. ders
10 dk
Keşif: Pull-down direnci
Önce direnci olmayan devrede pinin "boşta" kaldığını ve okumanın kararsız olabileceğini anlat. Ardından 10 kΩ direncin pini GND'ye çektiğini, bu sayede bırakılınca 0, basılınca 1 okunduğunu şema üzerinden göster. Butonun durumunu seri monitöre yazdıran programı çalıştırın.
1. ders
12 dk
Etkinlik: Butonla LED
Gruplar devreyi kurar: 5V → buton → pin 2, pin 2 → 10 kΩ → GND; pin 13 → 220 Ω → LED → GND. Önce "basılıyken LED yansın" programını, sonra "basınca LED 3 kez yanıp sönsün" programını yazıp simülasyonda butona tıklayarak denerler.
1. ders
5 dk
Değerlendirme: 1 mi, 0 mı?
Öğretmen "buton bırakılmış", "butona basılmış", "direnç çıkarılmış" durumlarını söyler. Öğrenciler pin 2'nin okumasını 1 ya da 0 kartıyla gösterir; direnç çıkarılınca neden kesin bir cevap verilemeyeceği tartışılır.
2. ders
10 dk
Tekrar: Sunum
10 slaytlık ders sunumu akıllı tahtada açılır; önceki saatte öğrenilen kavramlar öğrencilerle birlikte tekrar edilir.
2. ders
20 dk
Uygulama: Etkinlikler
Akıllı tahtada etkileşimli etkinlikler oynanır: Buton (itme düğmesi): numarayı parçayla eşleştir; Durum → okuma; Buton devresini kur; Buton çarkı; Doğru mu, yanlış mı?; Kutuyu aç: konu soruları; Eşleşen kartlar: Buton ve Pull-Down Direnci.
2. ders
10 dk
Değerlendirme
9 soruluk doğru-yanlış testi tahtada birlikte çözülür; yanlış cevaplar gerekçeleriyle tartışılır.
FarklılaştırmaBilgisayarsız sınıf alternatifi: İnsan buton. Bir öğrenci "pin 2"dir ve iki elinden birini "GND" öğrencisine (10 kΩ) hafifçe tutturur. "5V" öğrencisi yaklaşıp pin 2'nin diğer elini tutunca (butona basıldı) pin 2 "1!" der; bırakınca GND'ye bağlı olduğu için "0!" der. GND bağlantısı da bırakılırsa pin 2 ne diyeceğini bilemez: kararsız okuma canlandırılır.
BÖLÜM IV · ÖLÇME VE DEĞERLENDİRME
Ölçme araçlarıKontrol listesi, dereceli puanlama anahtarı, öz ve akran değerlendirme
Doğru-yanlış soruları
  1. Buton, devreyi basıldığında kapatan, bırakıldığında açan bir giriş elemanıdır. (D)
  2. Dört bacaklı butonun dört bacağı da her zaman birbirine bağlıdır. (Y)
  3. Pull-down direnci, buton bırakıldığında pini GND'ye çekerek 0 okunmasını sağlar. (D)
  4. Pull-down direnci olmadan buton bırakıldığında pin her zaman kesin olarak 0 okur. (Y)
  5. Pull-down için genellikle 10 kΩ direnç kullanılır. (D)
  6. Butona basıldığında pin 2 doğrudan 5V'a bağlanır ve 1 okunur. (D)
  7. Butonu breadboard'un orta kanalının üzerine yerleştirmek yanlıştır. (Y)
  8. Dijital okuma bloğu yalnızca 0 ya da 1 değerini verir. (D)
  9. Pull-down direnci yerine düz kablo kullanılırsa butona basıldığında 5V ile GND kısa devre olur. (D)
Dersin uygulanmasına ilişkin açıklamalarTinkercad'de butona simülasyon çalışırken fareyle tıklanır; basılı tutmak için tıklayıp bekleyin. Arduino'nun dahili "pull-up" direnci de vardır ve o durumda okuma terslenir (basılınca 0); bu konuyu ileri düzey için ayırın.
…………………………Bilişim Teknolojileri Öğretmeni
UYGUNDUR04.01.2027…………………………Okul Müdürü
Bu dersi sınıfta işleyinSunum, tahta modu ve etkileşimli etkinlikler için.
Etkileşimli sürümü aç →
