Robotik 2 · 25. hafta · Gösterge ve Mesafe Uygulamaları (LCD, Çarpışma Önleyici)

Gerçek Devre 1: Kablolama Planı ve Kontrast

Robotik Kodlama 2 · 25. hafta ders notu · RK.2.3.1

Öğrenme çıktıları
RK.2.3.1
  • Tinkercad devresini gerçek parçalara aktarmak için renk kodlu bir kablolama planı hazırlar.
  • I2C modülün dört bağlantısını ve LED devresini plana göre güvenli biçimde kurar; I2C’nin kablo ve pin tasarrufunu açıklar.
  • Kontrast trimpotunu ayarlayarak "yazı yok" ve "kareler" görüntülerini ayırt eder.
  • Arkadaşının devresini kontrol listesiyle çift kontrol eder.
Bilgisayarsız sınıf alternatifi

İp ve karton kablolama

Kartona Arduino’nun pin sırası ve I2C modülün dört pini çizilir. Gruplar plandaki renklere göre kırmızı, siyah, mavi ve sarı ipleri bantlayarak bağlantıları kurar; LED’ler ve dirençler için kâğıttan parçalar kesilir. Ardından gruplar kartonlarını değiştirip birbirlerinin bağlantılarını kontrol listesiyle denetler; bilerek yapılmış bir hatayı (SDA–SCL ters) bulan grup puan alır.

Konu anlatımı

Önce konuyu aç, sonra sorulara dokun: cevap altında açılır. Soru işaretli kutulara dokununca cevap görünür.

01Kablolama planı

Soru işaretli kutulara dokun.

?Neden kabloları renklerine göre seçiyoruz?
Renk elektriği değiştirmez ama okumayı kolaylaştırır. Kırmızıyı her zaman 5V, siyahı GND için kullanırsak yanlış bağlantı bir bakışta görülür.
Paralel mi, I2C mi? ParalelI2C Bağlantı (kablo) sayısı Paralel12 I2C4Kullanılan Arduino pini Paralel6 I2C2 (A4, A5)Boşta kalan dijital pin (2–13) Paralel6 I2C12
BaşlangıçBitişKablo rengi
Arduino 5V
Arduino GND
Arduino A4
Arduino A5
Pin 13 / 12 / 11
LED katotları
02I2C ile kablo tasarrufu
ArduinoUNO 13 12 11 220 ΩGND 5VGNDA4 (SDA)A5 (SCL) VCCGNDSDASCL DURKalan:9sn Sadece 4 kablo: VCC, GND, SDA, SCL
  1. 1Arduino UNOProgramı çalıştırır; ışıkları dijital pinlerden, LCD’yi I2C hattından yönetir.Dokun, adını gör
  2. 2Trafik LED’leri (13, 12, 11)Kırmızı pin 13, sarı pin 12, yeşil pin 11’e bağlıdır.Dokun, adını gör
  3. 3220 Ω dirençlerHer LED’in akımını sınırlar; her LED için ayrı direnç kullanılır.Dokun, adını gör
  4. 4GND bağlantısıÜç LED’in katot tarafı ortak GND’ye gider.Dokun, adını gör
  5. 5VCC ve GND kablolarıLCD’ye 5V besleme verir; kırmızı ve siyah kablo seçmek karışıklığı önler.Dokun, adını gör
  6. 6SDA (A4) ve SCL (A5)I2C haberleşme kabloları; yerleri karışırsa ekranda hiçbir şey görünmez.Dokun, adını gör
  7. 7I2C modülLCD’nin arkasındaki küçük kart; 4 kabloyu 16 pine dağıtır.Dokun, adını gör
  8. 8LCD ekran1. satırda aşama, 2. satırda kalan süre gösterilir.Dokun, adını gör

Numaralara dokun.

?I2C ile kaç kablo, kaç pin kazandık?
Paralel bağlantıdaki 12 bağlantı yerine 4 kablo kullanıyoruz. Arduino’da 6 dijital pin yerine yalnızca A4 ve A5 kullanılıyor.
?LCD için breadboard gerekir mi?
Gerekmez: dişi–erkek kablolar modülün pinlerine doğrudan takılır. LED’ler ve dirençler için breadboard kullanırız.
03Kontrast ayarı
?Kontrast ne demektir?
Yazı ile zemin arasındaki koyuluk farkıdır. LCD’de V0 pinindeki gerilimle ayarlanır; I2C modülde bu iş mavi trimpotla yapılır.
?Kontrastı doğru ayarlamanın yolu nedir?
Program yazı gösterirken trimpotu yavaşça çevir. Kareler kaybolup harfler en net göründüğü anda bırak.
Biliyor muydun?

Yeni bir LCD’de ilk çalıştırmada "hiçbir şey yok" görmek çok yaygındır; sorun çoğu zaman yalnızca kontrasttır.

Kontrast trimpotu (V0) nasıl ayarlanır? Çok azYazı görünmez Doğru ayarYazı net DURKalan:9snÇok fazlaKutular kararır
04Breadboard hatları

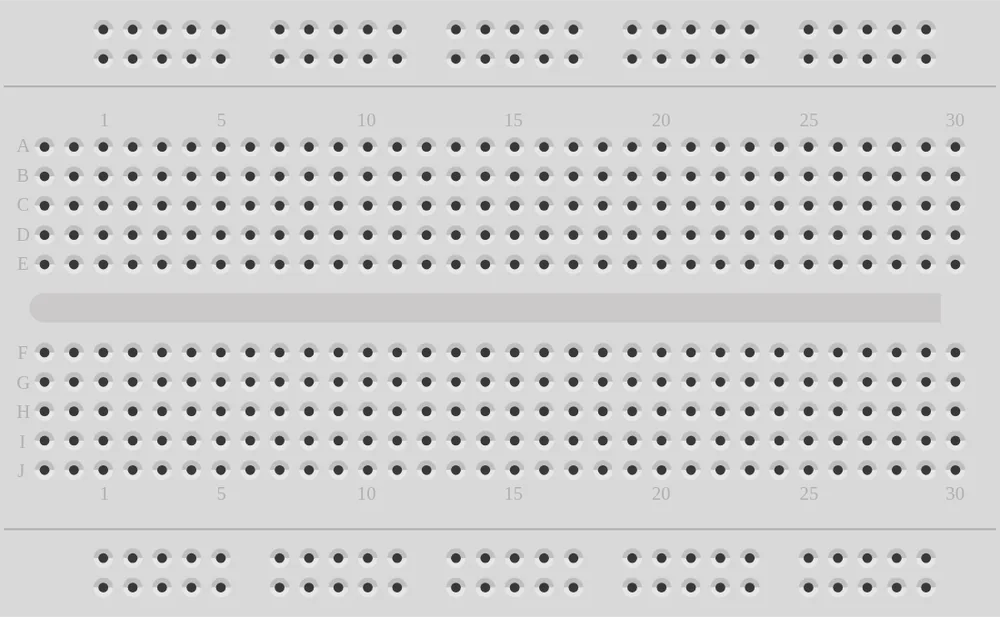

Breadboard (delikli tahta)
  1. 1Güç hatları (üst)Yatay uzanan + ve − hatları; boydan boya birbirine bağlıdır.Dokun, adını gör
  2. 25'li dikey sıralarAynı sütundaki 5 delik içeriden birbirine bağlıdır.Dokun, adını gör
  3. 3Orta kanalİki yarıyı ayırır; entegreler bu kanalın üzerine takılır.Dokun, adını gör
  4. 4Alt yarı sıralarıÜst yarıdan ayrıdır; kanalın iki yanı birbirine bağlı değildir.Dokun, adını gör
  5. 5Güç hatları (alt)Pil ya da Arduino'nun 5V ve GND uçları buraya bağlanır.Dokun, adını gör

Numaralara dokun.

?Aynı 5’li sütuna takılan iki bacak ne olur?
Birbirine bağlanmış olur. LED’in iki bacağı aynı sütuna takılırsa kısa devre olur ve LED yanmaz.
Anahtar kavramlar: Kablolama planıKontrastTrimpotÇift kontrol

Ders akışı

40 dakikalık bir ders saati için planlandı. Adımın başlığına dokun, ayrıntılar açılsın.

5dk

Isınma: Benzetimden gerçeğe

Tinkercad devresini ve gerçek parçaların fotoğraflarını yan yana göster. "Bilgisayarda olmayıp masada olan ne?" diye sor: gevşeyen kablolar, ters takılabilen LED, kontrastı ayarlanmamış LCD, yanlış pine takılan dişi kablo. Bu hafta acele etmeden, önce kâğıtta plan yapıp sonra kuracağımızı söyle.

Tinkercad · Devreler Kod Simülasyonu Durdur Simülasyon Zamanı: 00:00:07 ArduinoUNO DURKalan:7sn BileşenlerLCD 16 x 2LEDDirençButon
9dk

Keşif: Renk kodlu kablolama planı

Kablolama planını tahtada birlikte doldurun: her bağlantı için başlangıç, bitiş ve kablo rengi. Kırmızı 5V, siyah GND, mavi SDA, sarı SCL gibi sabit renkler seçmenin hata bulmayı kolaylaştırdığını anlat. I2C modülün pin adlarının arka yüzde yazılı olduğunu ve sıralamanın modelden modele değişebileceğini göster.

ArduinoUNO 13 12 11 220 ΩGND 5VGNDA4 (SDA)A5 (SCL) VCCGNDSDASCL DURKalan:9sn Sadece 4 kablo: VCC, GND, SDA, SCL
7dk

Keşif: Kontrast ayarı

Kontrast çizimini aç: trimpot bir uçtayken yazı görünmez, öbür uçtayken kutular kararır. Ayarın, program yazı gösterirken trimpot yavaşça çevrilerek ve harfler en net göründüğü anda bırakılarak yapıldığını anlat. Arka ışık jumper’ının takılı olması gerektiğini hatırlat.

Kontrast trimpotu (V0) nasıl ayarlanır? Çok azYazı görünmez Doğru ayarYazı net DURKalan:9snÇok fazlaKutular kararır
14dk

Etkinlik: Plana göre kur

Set varsa gruplar önce LED devresini, sonra LCD’nin dört kablosunu plana göre takar; takılan her kablo planda işaretlenir. Kurulum bitince USB takılmadan önce yan grup kontrol listesiyle çift kontrol yapar. Set yoksa gruplar kartona çizilmiş Arduino ve LCD üzerinde renkli iplerle aynı planı kurar; öğretmen kendi setinde kontrast ayarını telefon kamerasıyla tahtaya yansıtarak gösterir.

5dk

Değerlendirme: Çift kontrol listesi

Kontrol listesi: LED’lerin uzun bacağı pin tarafında, her LED’de direnç var, VCC 5V’ta, GND GND’de, SDA A4’te, SCL A5’te, USB takılmadan kontrol yapıldı. Her grup kendi listesini ve kontrol eden grubun imzasını teslim eder.

Doğru mu, yanlış mı?

Dersin sonunda tahtada ya da öğrencinin kendi cihazında çözülür.

1. Kablolama planı, hangi kablonun nereden nereye gideceğini ve rengini gösterir.

Cevabı gösterDoğru

2. Kablo rengi elektriği değiştirmez ama sabit renk seçmek hata bulmayı kolaylaştırır.

Cevabı gösterDoğru · Akım kablonun rengine bakmaz; renk yalnızca insanların bağlantıları okumasını kolaylaştırır.

3. I2C modülün VCC ucu Arduino’nun 3.3V pinine bağlanmalıdır.

Cevabı gösterYanlış · Çoğu 16×2 LCD ve I2C modül 5V ile çalışır; 3.3V’ta yazı soluk kalabilir ya da hiç görünmez. VCC’yi 5V’a bağlarız.

4. Kontrast trimpotu bir uca kadar çevrilince ekranda kareler görülebilir.

Cevabı gösterDoğru

5. Ekranda yazı görünmüyorsa ilk iş programı silip baştan yazmaktır.

Cevabı gösterYanlış · Önce donanım ayarına bakılır: arka ışık yanıyor mu, kontrast ayarlı mı, kablolar doğru mu? Program çoğu zaman suçlu değildir.

6. Devreyi kurduktan sonra USB’yi takmadan önce kontrol etmek kısa devre riskini azaltır.

Cevabı gösterDoğru

7. I2C bağlantısında LCD için Arduino’nun dijital pinleri (2–13) kullanılmaz.

Cevabı gösterDoğru · LCD yalnızca A4 ve A5’i kullanır; dijital pinler LED, buton ve buzzer için boş kalır.

8. LED’in kısa bacağı pin 13’e, uzun bacağı GND tarafına takılmalıdır.

Cevabı gösterYanlış · Tersi doğrudur: uzun bacak (anot) pine, kısa bacak (katot) dirençle GND’ye gider. Ters takılan LED yanmaz.

9. Breadboard’un uzun kenarındaki + ve − hatları kendi içinde boydan boya bağlıdır.

Cevabı gösterDoğru · Bazı uzun breadboard’larda hat ortadan bölünmüştür; emin değilsen iki yarıyı bir kabloyla birleştir.

25. hafta günlük planı

2026–2027 2. düzey Seçmeli Robotik Kodlama 2 dersi 25. hafta günlük planı. Okul ve öğretmen bilgileriyle doldurulmuş Word dosyası için etkileşimli sürümde Evraklar › Günlük planlar bölümünü kullanın.

2026–2027 EĞİTİM ÖĞRETİM YILI …………………………

SEÇMELİ ROBOTİK KODLAMA 2. SEVİYE DERSİ GÜNLÜK PLANI · 25. HAFTA

BÖLÜM I · DERSE İLİŞKİN BİLGİLER
DersSeçmeli Robotik Kodlama 2. SeviyeSınıf / Düzey2. düzey (seçmeli)
Hafta / Tarih25. Hafta · 29 Mart – 2 Nisan (MART)Süre2 ders saati (40' + 40')
TemaTRAFİK IŞIĞI UYGULAMASI
KonuGerçek Devre 1: Kablolama Planı ve Kontrast
BÖLÜM II · ÖĞRENME ÇIKTILARI VE KAYNAKLAR
Öğrenme çıktısıRK.2.3.1 Gerçek ortamda devre oluşturma ve program testi
Süreç bileşenleri
  • Tinkercad devresini gerçek parçalara aktarmak için renk kodlu bir kablolama planı hazırlar.
  • I2C modülün dört bağlantısını ve LED devresini plana göre güvenli biçimde kurar; I2C’nin kablo ve pin tasarrufunu açıklar.
  • Kontrast trimpotunu ayarlayarak "yazı yok" ve "kareler" görüntülerini ayırt eder.
  • Arkadaşının devresini kontrol listesiyle çift kontrol eder.
Araç, gereç ve kaynaklarVarsa Arduino UNO, breadboard, 3 LED, 3 × 220 Ω, I2C’li 16×2 LCD, dişi–erkek jumper kablolar · Küçük düz tornavida (kontrast için) · Kablolama planı çalışma kâğıdı ve renkli kalemler · Set yoksa: parça fotoğrafları, renkli ip ve karton · Bilişim Ders Notları ders sayfası, sunum ve etkinlikler (bilisimdersnotlari.com)
BÖLÜM III · ÖĞRENME-ÖĞRETME UYGULAMALARI
SüreEtkinlik akışı
1. ders
5 dk
Isınma: Benzetimden gerçeğe
Tinkercad devresini ve gerçek parçaların fotoğraflarını yan yana göster. "Bilgisayarda olmayıp masada olan ne?" diye sor: gevşeyen kablolar, ters takılabilen LED, kontrastı ayarlanmamış LCD, yanlış pine takılan dişi kablo. Bu hafta acele etmeden, önce kâğıtta plan yapıp sonra kuracağımızı söyle.
1. ders
9 dk
Keşif: Renk kodlu kablolama planı
Kablolama planını tahtada birlikte doldurun: her bağlantı için başlangıç, bitiş ve kablo rengi. Kırmızı 5V, siyah GND, mavi SDA, sarı SCL gibi sabit renkler seçmenin hata bulmayı kolaylaştırdığını anlat. I2C modülün pin adlarının arka yüzde yazılı olduğunu ve sıralamanın modelden modele değişebileceğini göster.
1. ders
7 dk
Keşif: Kontrast ayarı
Kontrast çizimini aç: trimpot bir uçtayken yazı görünmez, öbür uçtayken kutular kararır. Ayarın, program yazı gösterirken trimpot yavaşça çevrilerek ve harfler en net göründüğü anda bırakılarak yapıldığını anlat. Arka ışık jumper’ının takılı olması gerektiğini hatırlat.
1. ders
14 dk
Etkinlik: Plana göre kur
Set varsa gruplar önce LED devresini, sonra LCD’nin dört kablosunu plana göre takar; takılan her kablo planda işaretlenir. Kurulum bitince USB takılmadan önce yan grup kontrol listesiyle çift kontrol yapar. Set yoksa gruplar kartona çizilmiş Arduino ve LCD üzerinde renkli iplerle aynı planı kurar; öğretmen kendi setinde kontrast ayarını telefon kamerasıyla tahtaya yansıtarak gösterir.
1. ders
5 dk
Değerlendirme: Çift kontrol listesi
Kontrol listesi: LED’lerin uzun bacağı pin tarafında, her LED’de direnç var, VCC 5V’ta, GND GND’de, SDA A4’te, SCL A5’te, USB takılmadan kontrol yapıldı. Her grup kendi listesini ve kontrol eden grubun imzasını teslim eder.
2. ders
10 dk
Tekrar: Sunum
9 slaytlık ders sunumu akıllı tahtada açılır; önceki saatte öğrenilen kavramlar öğrencilerle birlikte tekrar edilir.
2. ders
20 dk
Uygulama: Etkinlikler
Akıllı tahtada etkileşimli etkinlikler oynanır: Kablo nereye?; Breadboard’un bölümleri; Kurulum sırası; Doğru mu, yanlış mı?; Kutuyu aç: konu soruları; Eşleşen kartlar: Gerçek Devre 1: Kablolama Planı ve….
2. ders
10 dk
Değerlendirme
9 soruluk doğru-yanlış testi tahtada birlikte çözülür; yanlış cevaplar gerekçeleriyle tartışılır.
FarklılaştırmaBilgisayarsız sınıf alternatifi: İp ve karton kablolama. Kartona Arduino’nun pin sırası ve I2C modülün dört pini çizilir. Gruplar plandaki renklere göre kırmızı, siyah, mavi ve sarı ipleri bantlayarak bağlantıları kurar; LED’ler ve dirençler için kâğıttan parçalar kesilir. Ardından gruplar kartonlarını değiştirip birbirlerinin bağlantılarını kontrol listesiyle denetler; bilerek yapılmış bir hatayı (SDA–SCL ters) bulan grup puan alır.
BÖLÜM IV · ÖLÇME VE DEĞERLENDİRME
Ölçme araçlarıKontrol listesi, dereceli puanlama anahtarı, öz ve akran değerlendirme
Doğru-yanlış soruları
  1. Kablolama planı, hangi kablonun nereden nereye gideceğini ve rengini gösterir. (D)
  2. Kablo rengi elektriği değiştirmez ama sabit renk seçmek hata bulmayı kolaylaştırır. (D)
  3. I2C modülün VCC ucu Arduino’nun 3.3V pinine bağlanmalıdır. (Y)
  4. Kontrast trimpotu bir uca kadar çevrilince ekranda kareler görülebilir. (D)
  5. Ekranda yazı görünmüyorsa ilk iş programı silip baştan yazmaktır. (Y)
  6. Devreyi kurduktan sonra USB’yi takmadan önce kontrol etmek kısa devre riskini azaltır. (D)
  7. I2C bağlantısında LCD için Arduino’nun dijital pinleri (2–13) kullanılmaz. (D)
  8. LED’in kısa bacağı pin 13’e, uzun bacağı GND tarafına takılmalıdır. (Y)
  9. Breadboard’un uzun kenarındaki + ve − hatları kendi içinde boydan boya bağlıdır. (D)
Dersin uygulanmasına ilişkin açıklamalarDişi–erkek jumper kablolar I2C modülün erkek pinlerine doğrudan takılır; LCD için breadboard gerekmez. Trimpotu çevirmek için küçük tornavidayı öğretmen gözetiminde kullandırın.
